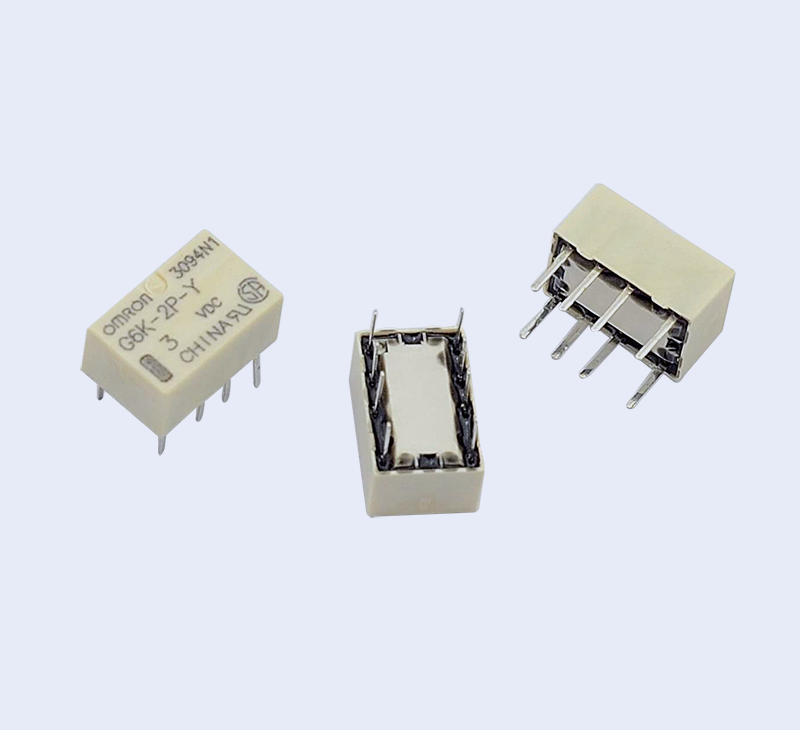

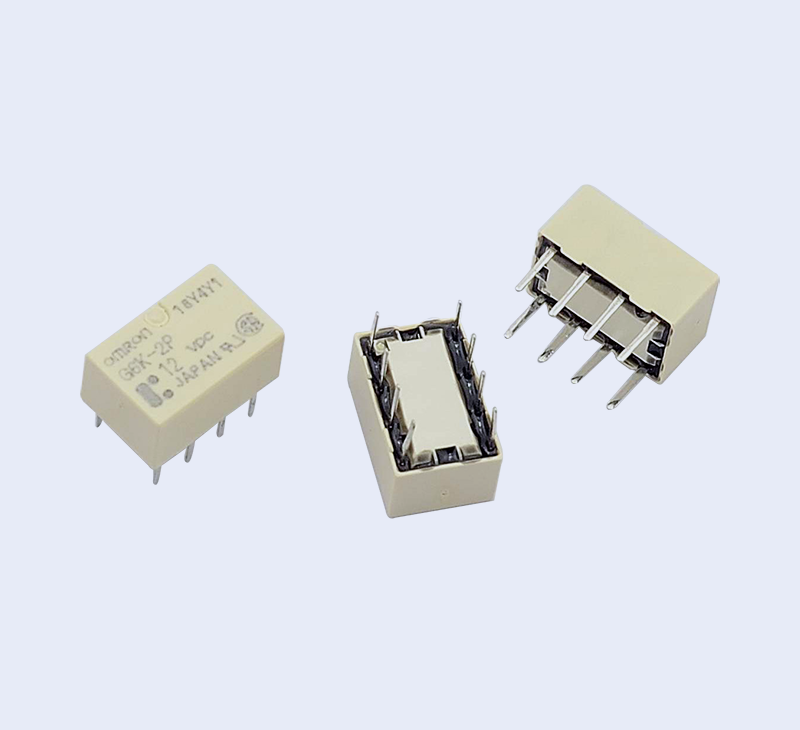

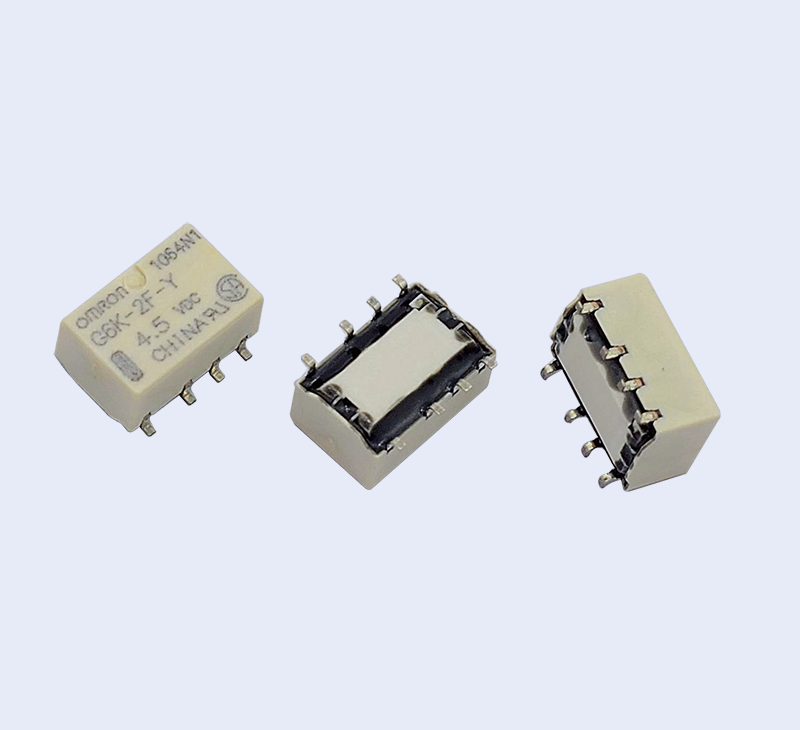

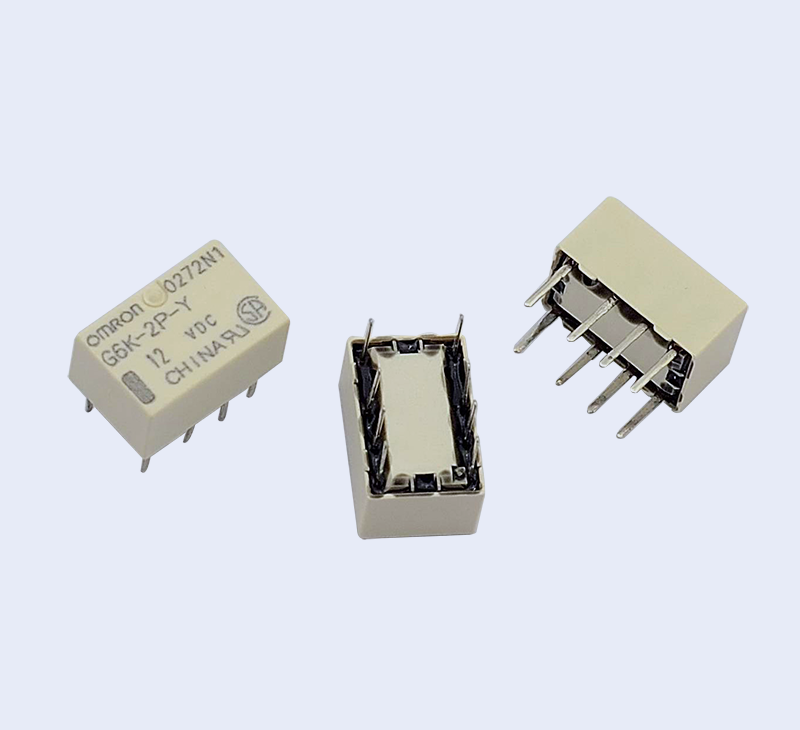

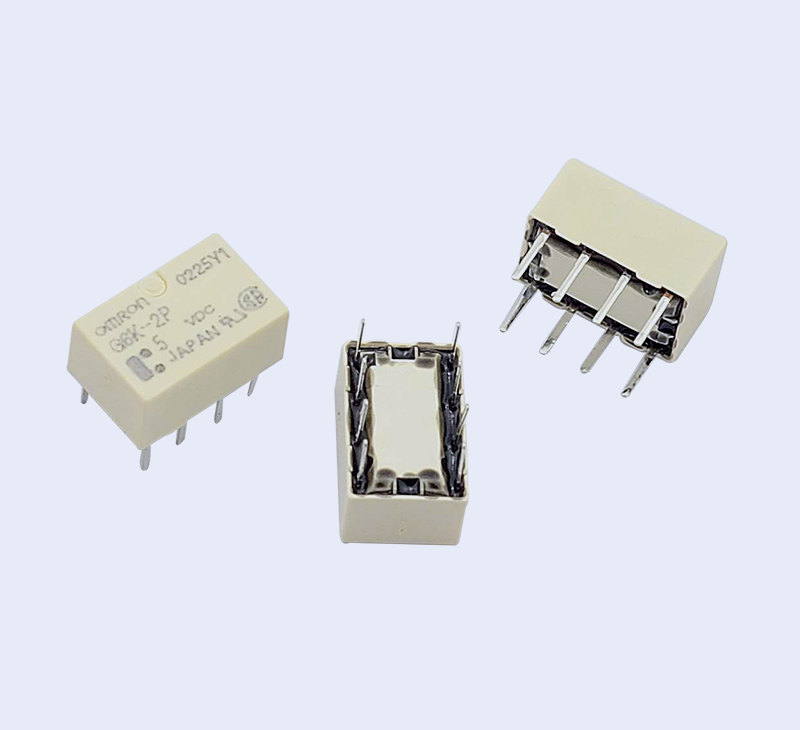

G6K 表面安裝繼電器
實現較小級別的封裝面積與高度5.2mm低高度的表面安裝繼電器
? 高5.2mm×寬6.5mm×長10mm的超s小型，對應高密度封裝
? 實現高度為5.2mm的低高度，封裝效率提高的承諾
? 約0.7g的超輕量型，對應更高速度的封裝
? 實現與本公司以往產品相比70%的低電力消耗100mW的高靈敏度
? 紅外線照射效率極高的端子構造，IRS封裝時端子溫度容易上升， 焊接性能良好（表面安裝端子型）
? 實現線圈接點間耐高壓AC 1,500V、且耐沖擊電壓1.5kV 10×160 μs（Fcc Part68標準）
? 將線圈 接點端子間距離的佳化，還備有耐沖擊電壓達到2.5kV 2×10 μs（TelcoRdia規格對應）的Y系列產品
? 標準型取得UL、CSA規格
|
●表面安裝繼電器端子型標準型號
|
|
●印刷基板用端子型的標準型號
|
|
種類
|
構造
|
接點構成
|
|
線圈額定電壓
|
型號
|
最小包裝單位
|
單
穩
型
|
塑料密封型
|
2c
|
G6K-2P
|
DC3
|
50個/桿裝
|
|
DC4.5
|
|
DC5
|
|
DC12
|
|
DC 24
|
|
G6K-2P-Yz
|
DC3
|
|
DC4.5
|
|
DC5
|
|
DC12
|
|
DC 24
|
1
繞
組
閉
鎖
型
|
塑料密封型
|
2c
|
G6KU-2P-Y
|
DC3
|
|
DC4.5
|
|
DC5
|
|
DC12
|
|
DC 24
|
|
注1.
|
訂購時，請注明線圈額定電壓（V）。
例：G6K-2F DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
|
|
注2.
|
訂購帶狀包裝（表面安裝端子型）時，請?jiān)谛吞?hào)末尾加上-TR。
繼電器本體上并沒有-TR標記。（型號末尾無TR標記時為桿狀包裝。）
此外，帶狀包裝的最小訂貨單位為2卷（最小包裝單位900個×2卷=1,800個）。
|
