D2F歐姆龍超級小型基本開關

D2F 超級小型基本開關防塵型、超級小型
  1. 種類
  2. 額定/性能
  3. 外形尺寸

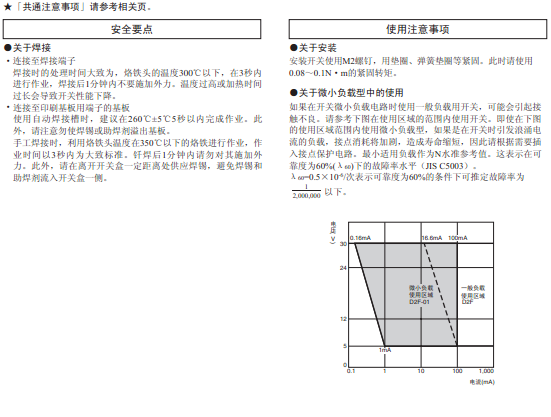

  4. 注意事項

種類

額定值
動作力(OF)最大 *

驅動桿
端子規格
3A 1A 0.1A 5 A
一般型
1.47N
{150gf} 		低負荷動作型
0.74 N
{75 gf} 		一般型
1.47N
{150gf} 		低負荷動作型
0.74 N
{75 gf} 		一般型
1.47 N
{150 gf}
針狀按鈕型

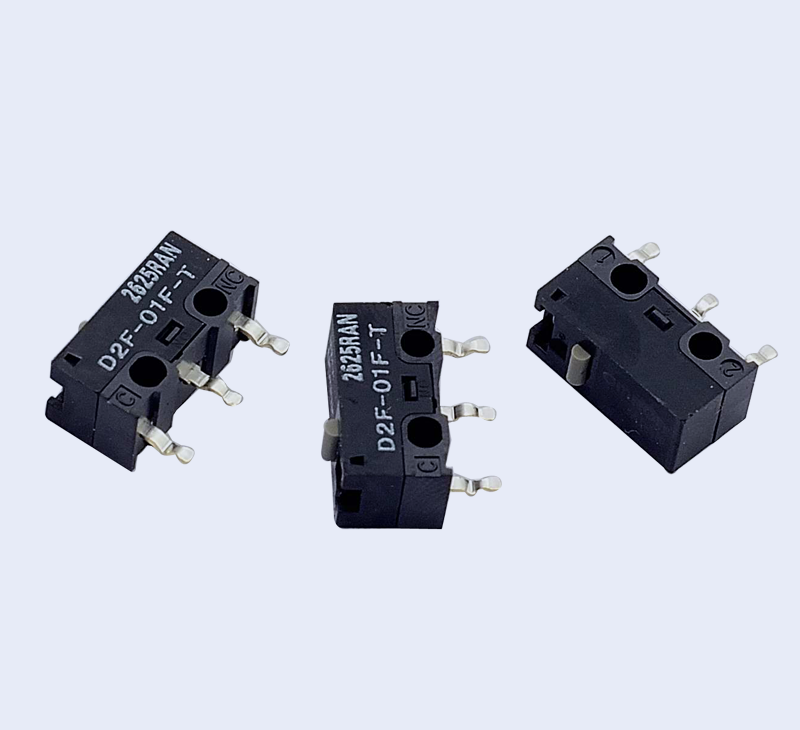

 印刷基板用端子（直型） D2F D2F-F D2F-01 D2F-01F D2F-5
印刷基板用獨立端子 D2F-T D2F-F-T D2F-01-T D2F-01F-T -
印刷基板用端子（右角型） D2F-A D2F-F-A D2F-01-A D2F-01F-A
印刷基板用端子（左角型） D2F-A1 D2F-F-A1 D2F-01-A1 D2F-01F-A1
焊接端子 D2F-D3 D2F-F-D3 D2F-01-D3 D2F-01F-D3
焊接小型端子 D2F-D D2F-F-D D2F-01-D D2F-01F-D
擺桿型

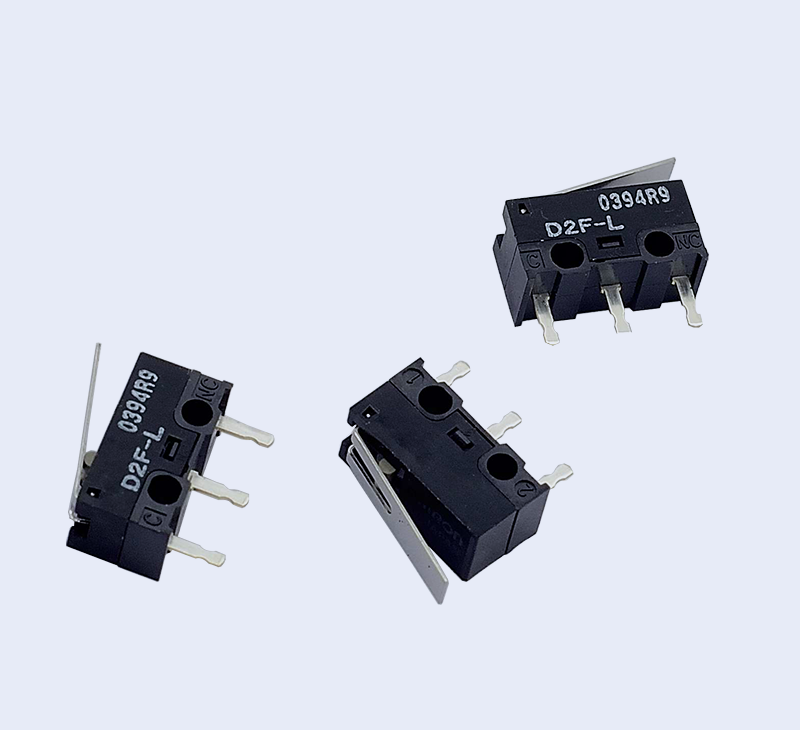

 印刷基板用端子（直型） D2F-L D2F-FL D2F-01L D2F-01FL D2F-5L
印刷基板用獨立端子 D2F-L-T D2F-FL-T D2F-01L-T D2F-01FL-T -
印刷基板用端子（右角型） D2F-L-A D2F-FL-A D2F-01L-A D2F-01FL-A
印刷基板用端子（左角型） D2F-L-A1 D2F-FL-A1 D2F-01L-A1 D2F-01FL-A1

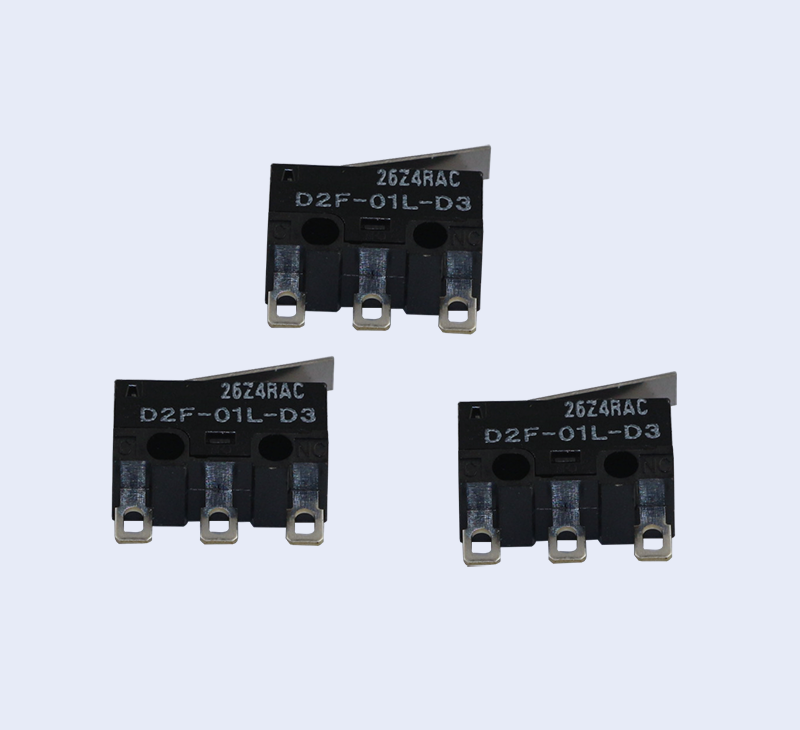

焊接端子 D2F-L-D3 D2F-FL-D3 D2F-01L-D3 D2F-01FL-D3
焊接小型端子 D2F-L-D D2F-FL-D D2F-01L-D D2F-01FL-D
滾珠擺桿型
 印刷基板用端子（直型） D2F-L2 D2F-FL2 D2F-01L2 D2F-01FL2 -
印刷基板用獨立端子 D2F-L2-T D2F-FL2-T D2F-01L2-T D2F-01FL2-T
印刷基板用端子（右角型） D2F-L2-A D2F-FL2-A D2F-01L2-A D2F-01FL2-A
印刷基板用端子（左角型） D2F-L2-A1 D2F-FL2-A1 D2F-01L2-A1 D2F-01FL2-A1
焊接端子 D2F-L2-D3 D2F-FL2-D3 D2F-01L2-D3 D2F-01FL2-D3

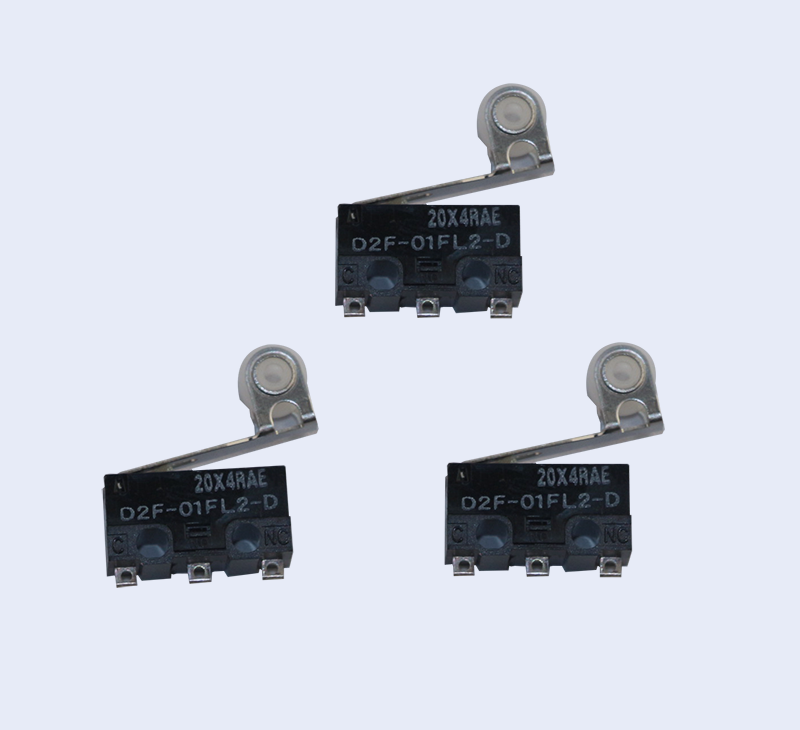

焊接小型端子 D2F-L2-D D2F-FL2-D D2F-01L2-D D2F-01FL2-D
R型擺桿型
(R1.3)
 印刷基板用端子（直型） D2F-L3 D2F-FL3 D2F-01L3 D2F-01FL3 D2F-5L3
印刷基板用獨立端子 D2F-L3-T D2F-FL3-T D2F-01L3-T D2F-01FL3-T -
印刷基板用端子（右角型） D2F-L3-A D2F-FL3-A D2F-01L3-A D2F-01FL3-A
印刷基板用端子（左角型） D2F-L3-A1 D2F-FL3-A1 D2F-01L3-A1 D2F-01FL3-A1
焊接端子 D2F-L3-D3 D2F-FL3-D3 D2F-01L3-D3 D2F-01FL3-D3
焊接小型端子 D2F-L3-D D2F-FL3-D D2F-01L3-D D2F-01FL3-D
R型擺桿型
(R2.5)
 印刷基板用端子（直型） D2F-L30 D2F-FL30 D2F-01L30 D2F-01FL30 -
印刷基板用獨立端子 D2F-L30-T D2F-FL30-T D2F-01L30-T D2F-01FL30-T
印刷基板用端子（右角型） D2F-L30-A D2F-FL30-A D2F-01L30-A D2F-01FL30-A
印刷基板用端子（左角型） D2F-L30-A1 D2F-FL30-A1 D2F-01L30-A1 D2F-01FL30-A1
焊接端子 D2F-L30-D3 D2F-FL30-D3 D2F-01L30-D3 D2F-01FL30-D3
焊接小型端子 D2F-L30-D D2F-FL30-D D2F-01L30-D D2F-01FL30-D


接觸規格
SPDT

型號
額定電壓動作力(OF)
最大
D2F系列D2F-01系列
1.47N(一般型)0.74N(低負荷動作型)1.47N(一般型)0.74N(低負荷動作型)
阻性負載
AC125V3A1A—
DC 30V2A0.5A0.1A
注.上述額定值是在下面條件下測得的數據。
(1) 環境溫度：20±2℃
(2) 環境濕度：65±5%RH
(3) 操作頻率：30次/min
型號   D2F系列

項目

D2F-01系列0.74N（低負載型）1.47N（一般型）
容許操作速度針狀按鈕型：1mm～500mm/s、擺桿型：5mm～500mm/s
容許操作頻率機械針狀按鈕型：200次/min、擺桿型：100次/min
電氣30次/min以下
絕緣電阻100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初期值）100mΩ以下50mΩ以下30mΩ以下
耐電壓同極端子之間AC600V 50/60Hz 1min
帶電金屬部與地之間AC1,500V 50/60Hz 1min
各端子與非帶電金屬部之間AC1,500V 50/60Hz 1min
振動＊1誤動作頻率10～55Hz 雙振幅1.5mm
沖擊＊1耐久最大1000m/s2
誤動作最大300m/s2
壽命＊2機械100萬次以上（60次/min）
電氣10萬次以上（30次/min）3萬次以上（30次/min）
保護結構IEC IP40
使用環境溫度-25～+85℃ 60%RH以下（無結冰、無凝露）
使用環境濕度85%RH以下（+5～+35℃時）
重量約0.5g（針狀按鈕型的情況）
注.上述數值為初始值。
*1.在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置的數值。
接點的閉路或開路在1ms以?xún)?nèi)。
*2.關于試驗條件請另行查詢。
外形尺寸
(單位: mm) 注: 1. 上述外形尺寸圖中，未注公差為±0.4mm。   2. 動作特性為向A方向 ().動作時的情況。
針狀按鈕型D2FD2F-01D2F-FD2F-01FD2F-5 型號 D2F- D2F-01 D2F-5 D2F-F D2F-01F  OF 最大RF 最小 1.47 N {150 gf}0.20 N {20 gf} 0.74 N {75 gf}0.05 N {5 gf} PT 最大OT 最小MD 最大 0.5 mm0.25 mm0.12 mm OP 5.5±0.3mm

擺桿型D2F-LD2F-01LD2F-FLD2F-01FLD2F-5L 型號 D2F-L D2F-01L D2F-5L D2F-FL D2F-01FL  OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.25 N {25 gf}0.02 N {2 gf} OT 最小MD 最大 0.55 mm0.5 mm FP 最大 OP 10 mm 6.8±1.5mm


R形擺桿型(R1.3)D2F-L3D2F-01L3D2F-FL3D2F-01FL3D2F-5L3 型號 D2F-L3 D2F-01L3 D2F-5L3 D2F-FL3 D2F-01FL3  OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.39 N {40 gf}0.02 N {2 gf} OT 最小MD 最大 0.5 mm0.45 mm FP 最大 OP 13 mm 8.5±1.2mm

R形擺桿型 (R2.5)D2F-L30D2F-01L30D2F-FL30D2F-01FL30 型號 D2F-L30
