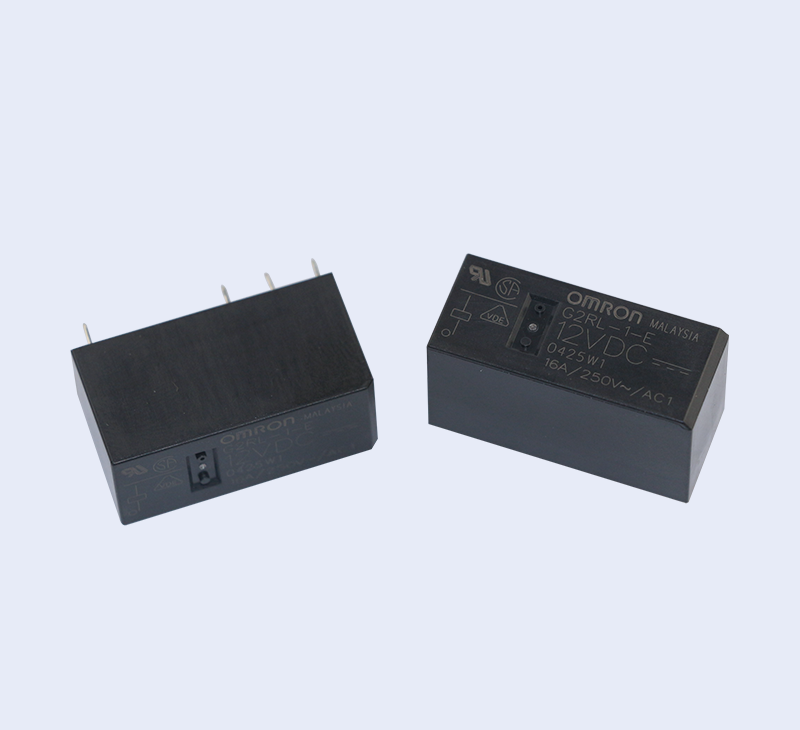

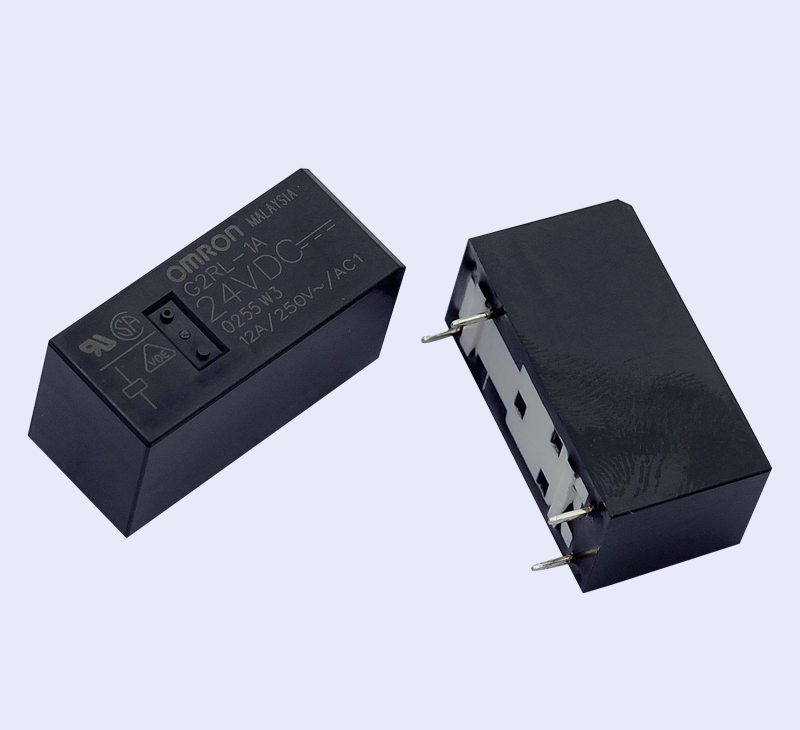

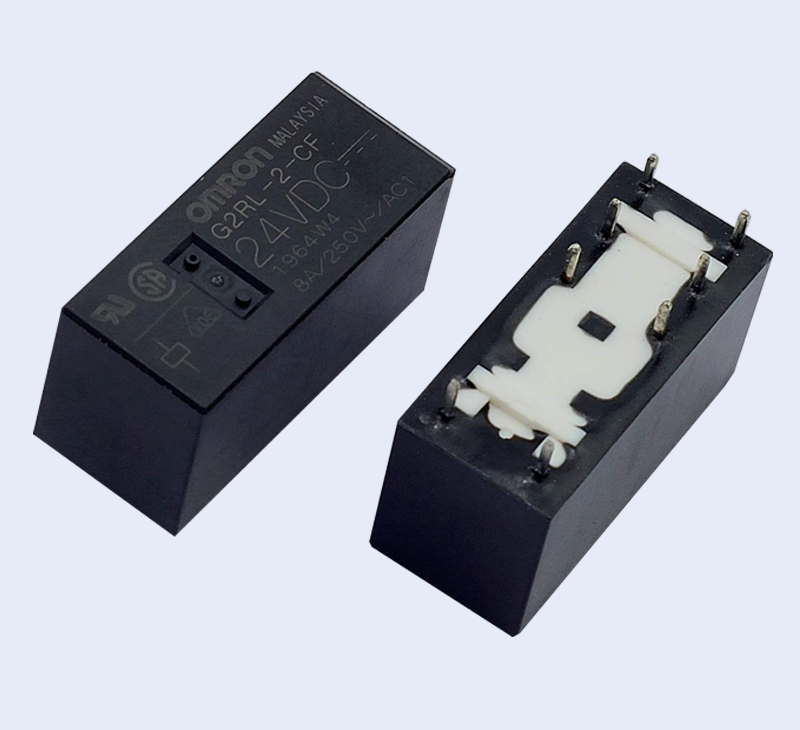

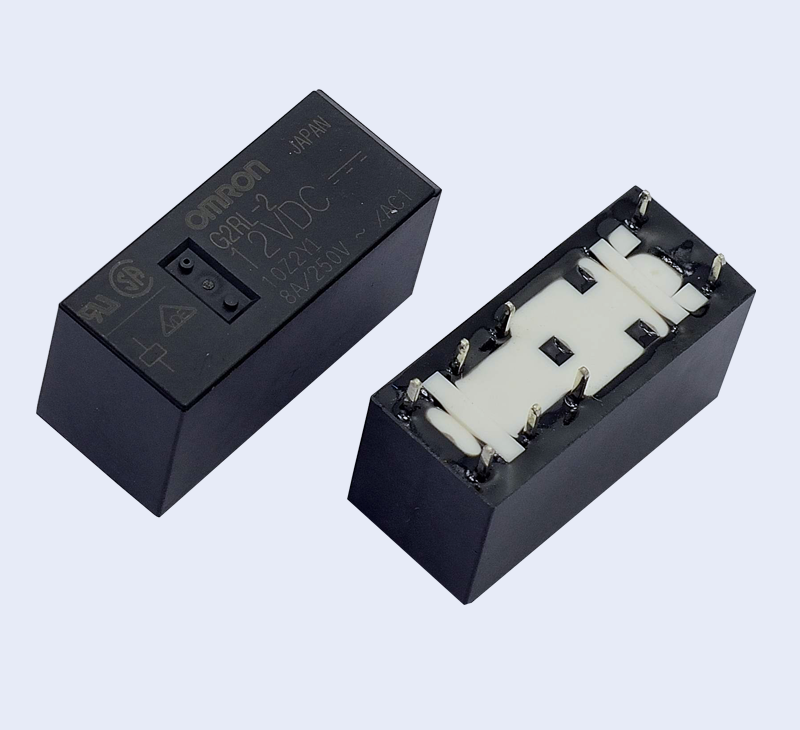

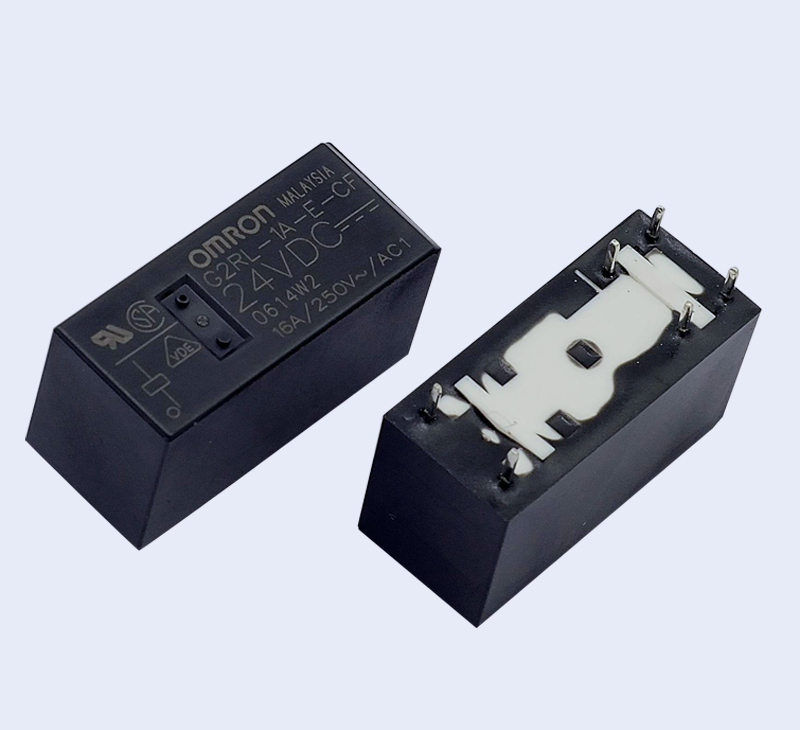

G2RL 功率繼電器
可用于小型設備內置的高度僅15.7mm的低背功率繼電器
? 提供1極、2極、高容量型等多樣型號選擇。
? 消耗功率400mW的高靈敏度。
? 線圈與接點間的絕緣距離8mm以上。
? 耐沖擊電壓10kV的高絕緣性能。
? 可滿足使用環境溫度85℃的性能要求。
? 產品標準獲得VDE規格認證。
|
極數
|
|
接點構成
|
|
分類
|
保護構造
|
|
1極
|
2極
|
最小包裝單位
|
|
1a
|
1c
|
2a
|
2c
|
|
型號
|
線圈額定 電壓(V)
|
型號
|
線圈額定 電壓(V)
|
型號
|
線圈額定 電壓(V)
|
型號
|
線圈額定 電壓(V)
|
|
標準型
|
耐焊劑型
|
G2RL-1A
|
DC 5
|
G2RL-1
|
DC 5
|
G2RL-2A
|
DC 5
|
G2RL-2
|
DC 5
|
20個/桿裝
|
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
DC 24
|
DC 24
|
|
DC 48
|
DC 48
|
DC 48
|
DC 48
|
|
高容量型
|
G2RL-1A-E
|
DC 5
|
G2RL-1-E
|
DC 5
|
-
|
DC 5
|
-
|
DC 5
|
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
DC 24
|
DC 24
|
|
DC 48
|
DC 48
|
DC 48
|
DC 48
|
額定值
|
|
額定電流
(mA)
|
線圈電阻
( Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
(mW)
|
|
DC
|
5
|
80.0
|
62.5
|
70％
以下
|
10％以上
|
130％
（85℃）
|
約400
|
|
12
|
33.33
|
360
|
|
24
|
16.7
|
1,440
|
|
48
|
8.96
|
5,358
|
約430
|
|
注.1.額定電流和線圈電阻的值為線圈溫度在＋23℃時的值，并有±10％的公差。
|
|
注.2.動作特性為線圈溫度在＋23℃時的值。
|
|
注.3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
|
●?開關部（接點部）
|
|
分類
|
|
項目
|
型號?
|
|
標準型（阻性負載）
|
高容量型（阻性負載）
|
|
G2RL-1A
|
G2RL-1
|
G2RL-2A
|
G2RL-2
|
G2RL-1A-E
|
G2RL-1-E
|
|
接觸結構
|
單
|
|
接點材質
|
Ag合金（無Cd材質）
|
|
額定負載
|
AC?250V?12A
|
AC?250V?8A
|
AC?250V?16A
|
|
額定通電電流
|
12A
|
8A
|
16A
|
|
接點電壓的最大值
|
AC?440V、DC?300V
|
|
接點電流的最大值
|
12A
|
8A
|
16A
|
|
故障率?P水準（參考值＊）
|
DC?24V?40mA
|
*此值為開關頻率120次/分鐘時的值。
■?性能
|
分類
|
|
項目
|
極數
|
|
標準型
|
高容量型
|
|
1極
|
2極
|
1極
|
|
接觸電阻＊1
|
100mΩ以下
|
|
動作時間
|
15ms以下
|
|
復位時間
|
5ms以下
|
最大開
關頻率
|
機械
|
18,000次/h
|
|
額定負載
|
1,800次/h
|
|
絕緣電阻＊2
|
1,000MΩ 以上
|
|
耐壓
|
線圈和接點之間
|
AC?5,000V?50/60?Hz?1min
|
|
同極接點之間
|
AC?1,000V?50/60?Hz?1min
|
|
異極接點之間
|
-
|
AC?2,500V?50/60?Hz?1min
|
-
|
|
耐沖擊電壓
|
10kV?(1.2×50μs)
|
|
振動
|
耐久
|
10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10～55～10Hz?單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
勵磁:100m/s2、無勵磁:100m/s2
|
|
壽命
|
機械
|
2,000萬次以上（開關頻率18,000次/h）
|
電氣＊3
（阻性負載）
|
G2RL-1A：AC250V?12A?10萬次
G2RL-1?：AC250V?12A?5萬次
|
G2RL-2A：AC250V?8A?10萬次
G2RL-2?：AC250V8A?5萬次
|
G2RL-1A-E：AC250V?16A?5萬次
G2RL-1-E?：AC250V?16A?3萬次
|
|
使用環境溫度
|
-40～+85℃（無結冰、無凝露）
|
|
使用環境濕度
|
5～85%RH
|
|
重量
|
約12g
|
注.?上述為初始值。
＊1.?測量條件：根據壓降法，在DC?5V?1A的條件下測量。
＊2.?測量條件：使用DC?500V兆歐表，測量位置與測耐壓位置相同。
＊3.?開關頻率1,800次/小時。
