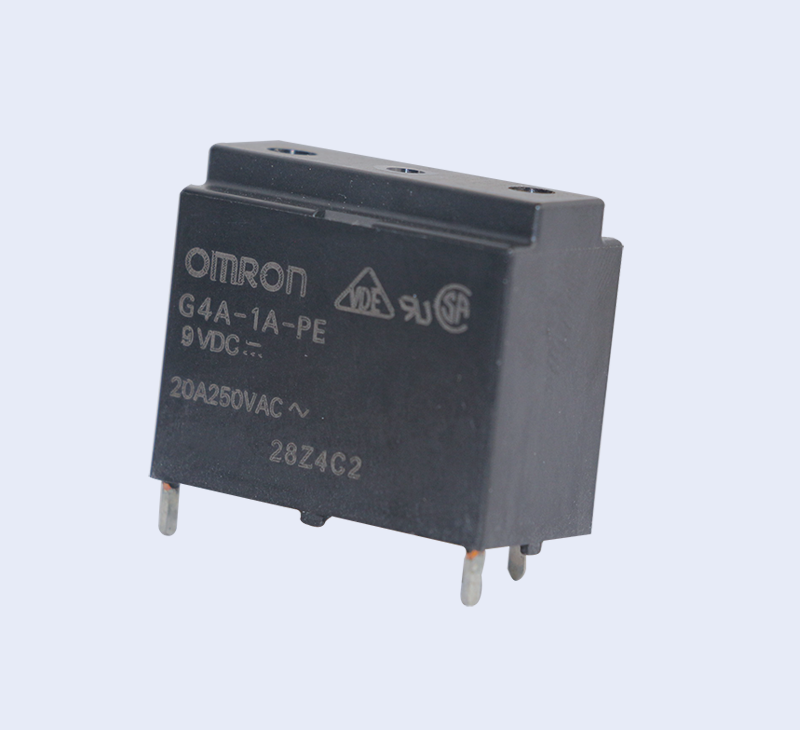

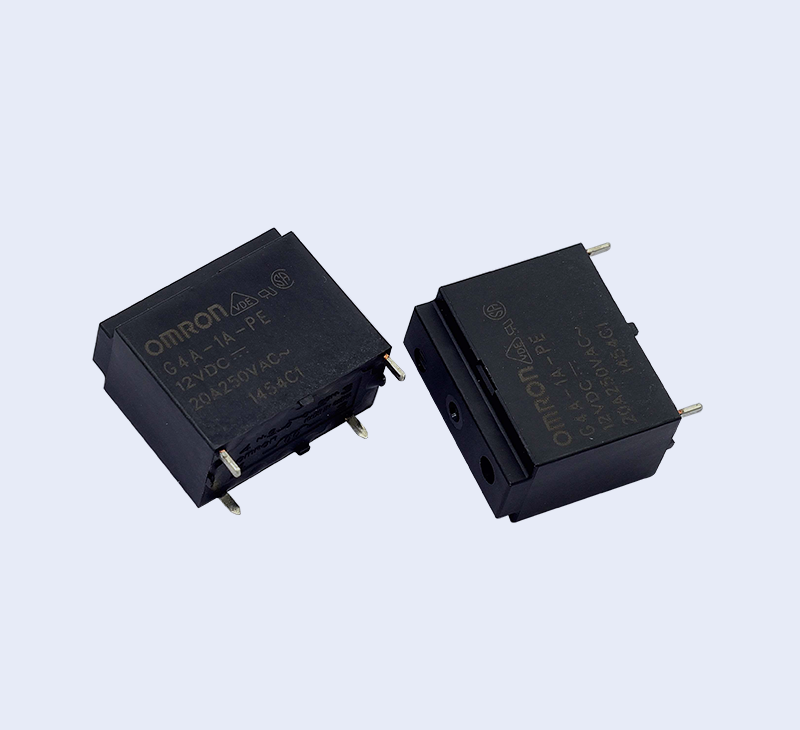

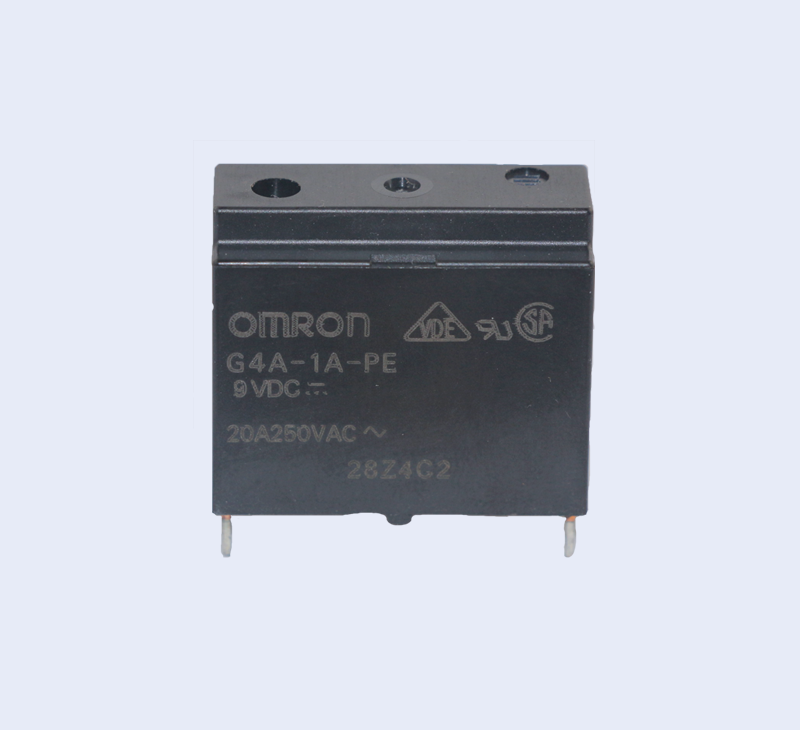

G4A-1A-E歐姆龍功率繼電器

G4A 功率繼電器 實現通電80A、通電、切斷20A的1極小型功率繼電器 ? 實現通電80A、通電、切斷20A的電機負載開閉。小型卻可以實現高容量開閉、高耐久性。 ? 符合UL、CSA空調規格,確保絕緣距離。 ? 采用抗干擾性強的高絕緣構造。 ? 標準品采用耐焊劑構造。 通電80A、通電、切斷20A的1極小型功率繼電器

G4A 功率繼電器

實現通電80A、通電、切斷20A的1極小型功率繼電器

實現通電80A、通電、切斷20A的電機負載開閉。小型卻可以實現高容量開閉、高耐久性。

符合UL、CSA空調規格,確保絕緣距離。

采用抗干擾性強的高絕緣構造。

標準品采用耐焊劑構造。

接線片端子、印刷基板端子兩用型
接點構成 負載接點端子 線圈端子 型號 線圈額定電壓(V) 最小包裝單位
1a #250 印刷基板用端子 G4A-1A-E DC12 50個/托盤
DC24
● 印刷基板端子用端子型
接點構成 負載接點端子 線圈端子 型號 線圈額定電壓(V) 最小包裝單位
1a 印刷基板用端子 印刷基板用端子 G4A-1A-PE DC12 50個/托盤
DC24


?額定值

●操作線圈

項目
額定電壓(V)
額定電流
(mA)
線圈電阻
(Ω)
電感(H) 動作電壓
(V)
復位電壓
(V)
最大容許電壓
(V)
消耗功率
(W)
鐵片
開放時
鐵片
動作時
DC 12 75 160 0.8 1.1 70%
以下
10%以上 160%
(at23℃)
0.9
24 37.5 640 3.5 4.8
注.1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值,公差±10%。
2.電感各參考值
3.動作特性指的是線圈溫度為+23℃時的值。
4.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
●開關部(接點部)
接觸機構
接點材質 Ag合金(無Cd材料)
額定通電電流 20A
接點電壓的最大值 AC250V
接點電流的最大值 20A
開關容量
的最大值(參考值)
5,000VA
馬達額定值
負載條件 開關頻率 電氣壽命
AC250V
實現80A、0.3s
  cosφ=0.7
切斷20A
  cosφ=0.9
ON:1.5s
OFF:1.5s
20萬次
變頻器額定值
負載條件 開關頻率 電氣壽命
AC100V
實現200A
(峰值)
切斷20A
ON:3s
OFF:5s
3萬次
負載壽命(參考值)
負載條件 開關頻率 電氣壽命
AC250V
實現80A
切斷80A
cosφ=0.7
ON:1.5s
OFF:99s
1,500次
■?性能
接觸電阻*1 100mΩ以下
動作時間 20ms以下
復位時間 10ms以下
最大開關
頻率
機械 18,000次/h
絕緣電阻*2 1,000MΩ以上
(DC500V兆歐表)
耐壓 線圈與接點間 AC4,500V?50/60Hz?1min
同極接點間 AC1,000V?50/60Hz?1min
耐沖擊電壓 線圈與
接點間
8.5kV?1.2×50
絕緣距離 線圈與
接點間

空間:3.2mm、

沿面:6.4mm

振動 耐久 10~55~10Hz
單振幅0.75mm(雙振幅1.5mm)
誤動作 10~55~10Hz
單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1,000m/s2
誤動作 200m/s2
壽命 機械 200萬次以上
(開關頻率18,000次/h)
馬達負載 20萬次以上
(開關頻率1.5sON、1.5sOFF)
變頻器負載 3萬次以上
(開關頻率3sON、5sOFF)
故障率?P水準
(參考值?*3)
DC5V?100mA
使用環境溫度 -20~+60℃
(無結冰、無凝露)
使用環境濕度 5~85%RH
重量 約23g
注.上述值為初始值。
*1.測量條件:根據電壓下降法,在DC5V?1A的?條件下。
*2.測量條件:用DC500V兆歐表測量,位置與?測量耐壓時相同。
*3.此值為開關頻率在120次/min時的值。

#250 接線片端子、印刷基板端子兩用型
G4A-1A-E
G4A:Dimensions1
安裝孔加工尺寸
(BOTTOM VIEW)
G4A:Dimensions2

端子配置/內部連接圖
  (Top View)      (Bottom View)
G4A:Dimensions3

印刷基板端子
G4A-1A-PE
G4A:Dimensions4
安裝孔加工尺寸
(BOTTOM VIEW)
G4A:Dimensions5
端子配置/內部連接圖
(BOTTOM VIEW)
G4A:Dimensions6
