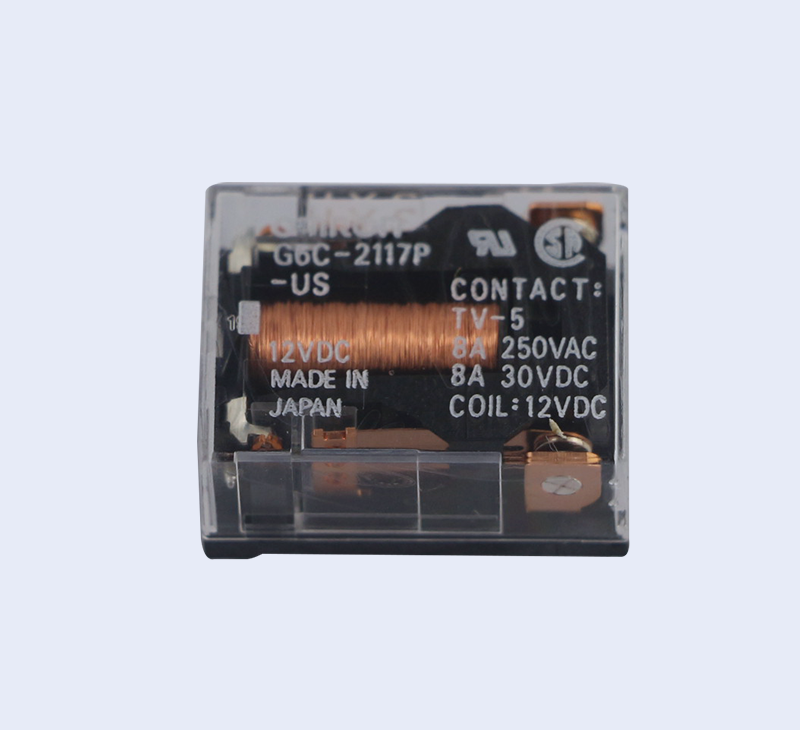

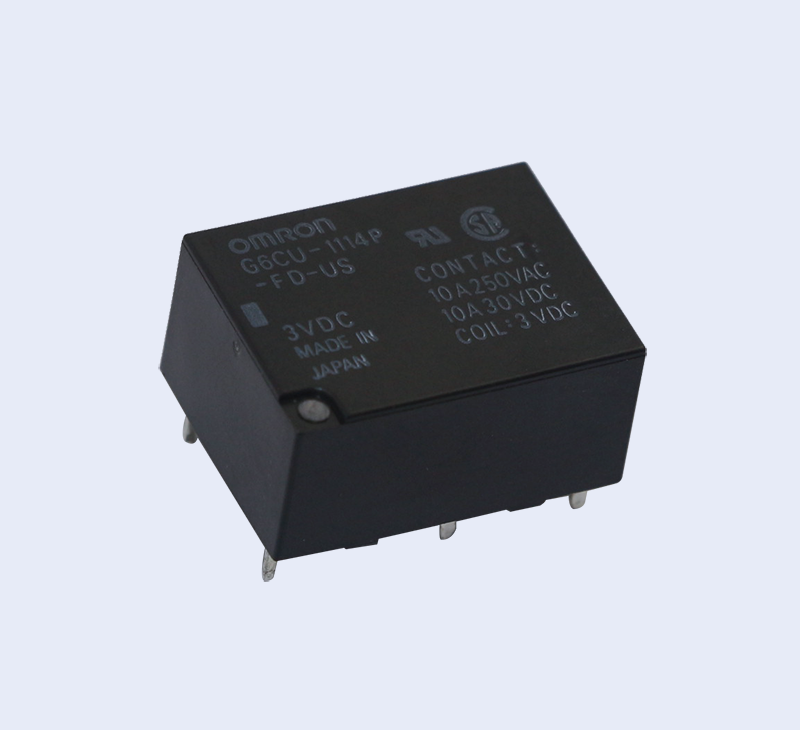

G6C歐姆龍功率繼電器

G6C 功率繼電器 1a接點10A、1a1b接點8A與小型高容量型 ? 適用于家電設備的加熱器開閉、工業設備的輸出 ? 1a接點10A、1a1b接點8A的節省空間的電源開閉及輸出用 ? 實現高10mm、寬20mm、長15mm的小型化 ? 實現消耗電力200mW的高靈敏度 ? 取得UL508、CSA規格還備有SEV規格的產品 ? 備有超聲波清洗型 ? 備有專用插座P6C 1a接點10A、1a1b接點8A與小型高容量型
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

G6C 功率繼電器

1a接點10A、1a1b接點8A與小型高容量型

? 適用于家電設備的加熱器開閉、工業設備的輸出

? 1a接點10A、1a1b接點8A的節省空間的電源開閉及輸出用

? 實現高10mm、寬20mm、長15mm的小型化

? 實現消耗電力200mW的高靈敏度

? 取得UL508、CSA規格還備有SEV規格的產品

? 備有超聲波清洗型

? 備有專用插座P6C

標準型（UL規格 CSA規格認證）
種類
構 造 接點構成
單穩型 1繞組閉鎖型 2繞組閉鎖型 最小包裝單位
型號 線圈額定電壓(V) 型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
耐助焊劑型 1a G6C-1117P-US DC3 G6CU-1117P-US DC3 G6CK-1117P-US DC3 100個/托盤
DC5 DC5 DC5
DC6 － DC6
DC12 DC12 DC12
DC24 DC24 DC24
1a G6C-1114P-US DC3 G6CU-1114P-US DC3 G6CK-1114P-US DC3
DC5 DC5 DC5
DC6 DC6 DC6
DC12 DC12 DC12
DC24 DC24 DC24
● 超聲波清洗對應型（UL規格·CSA規格認證）
種類
構 造 接點構成
單穩型 1繞組閉鎖型 2繞組閉鎖型 最小包裝單位
型號 線圈額定電壓(V) 型號 線圈額定電壓(V) 型號 線圈額定電壓(V)
塑料密封型 1a G6C-1114P-US-U DC3 G6CU-1114P-US-U － G6CK-1114P-US-U － 100個/托盤
DC5 DC5 DC5
DC6 － －
DC12 DC12 DC12
DC24 － DC24
1a1b G6C-2114P-US-U － G6CU-2114P-US-U － G6CK-2114P-US-U －
DC5 － DC5
－ － －
DC12 － DC12
DC24 － －
注. 訂購標準型（-US型號），為帶US/CSA的規格認證標志產品。

● 接線插座（另售）
繼電器型號 適用插座 最小包裝單位
G6C-1114P-US-P6C
G6C-1117P-US-P6C
G6CU-1114P-US-P6C
G6CU-1117P-US-P6C 		P6C-06P 20個/桿裝
G6CK-1114P-US-P6C
G6CK-1117P-US-P6C 		P6C-08P
脫卸配件 P6B-Y1 1個
保持帶 P6B-C2
注. P6C插座應使用專用繼電器G6C□-□□□□P-US-P6C。
?額定值
操作線圈/單穩型（含超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		動作電壓
(V) 		復位電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
DC 3 67 45 70％
以下 		10％以上 160％
（at23℃） 		約200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
·操作線圈/1繞組閉鎖型（含超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		置位電壓
(V) 		重置電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
置位線圈
(mW) 		重置線圈
(mW)
DC 3 67 45 70％
以下 		70％以下 160％
（at23℃） 		200 200
5 40 125
6 33.3 180
12 16.7 720
24 8.3 2,880
操作線圈/2繞組閉鎖型（含超聲波清洗對應型）
項目
額定電壓（V）
額定電流
(mA) 		線圈電阻
(Ω) 		置位電壓
(V) 		重置電壓
(V) 		最大容許電壓
(V) 		消耗功率
(mW)
置位線圈 重置線圈 置位線圈 重置線圈 置位線圈
(mW) 		重置線圈
(mW)
DC 3 93.5 93.5 32.1 32.1 70％
以下 		70％以下 130％
（at23℃） 		280 280
5 56.0 56.0 89.3 89.3
6 46.7 46.7 129 129
12 23.3 23.3 514 514
24 11.7 11.7 2,056 2,056
注1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%
2.動作特性指的是線圈溫度為+23℃時的值。
3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部（接點部）
接點構成




項目 		定格負載
1a接點 1a1b接點
阻性負載 感性負載
（cosφ=0.4、L/R=7ms） 		阻性負載 感性負載
（cosφ=0.4、L/R=7ms）
AC250V 10A（8A）
DC 30V 10A（10A） 		AC250V 5A（5A）
DC 30V 5A（5A） 		AC250V 8A（8A）
DC 30V 8A（8A） 		AC250V 3.5A（3.5A）
DC 30V 3.5A（3.5A）
接觸結構 單
接點材質 Ag合金（無Cd材料）
額定通電電流 10A(10A) 8A(8A)
接點電壓的最大值 AC380V、DC125V
接點電流的最大值 10A(10A) 8A(8A)
開關容量的最大值（參考值） 2,500VA 300W 1,250VA 220W 2,000VA 240W 875VA 170W
■ 性能
項目
種類
單穩型 1繞組閉鎖型 2繞組閉鎖型
接觸電阻＊1 30mΩ以下
動作（置位）時間＊2 10ms以下（約5ms）
復位（重置）時間＊2 10ms以下（約2ms） 10ms以下（約5ms）
最小置位脈沖寬度 — 20ms（at23℃）
最小重置脈沖寬度 — 20ms（at23℃）
絕緣電阻
＊3 		線圈接點間 1,000MΩ以上
同極接點間 1,000MΩ以上
異極接點間 1,000MΩ以上（1a、1b接點）
置位·重置線圈間 — — 1,000MΩ以上
耐壓 線圈接點間 AC2,000V 50/60Hz 1min
同極接點間 AC1,000V 50/60Hz 1min
異極接點間 AC2,000V 50/60Hz 1min（1a、1b接點）
置位·重置線圈間 — — AC250V 50/60Hz 1min
振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1,000m/s2
誤動作 100m/s2
壽命 機械 5,000萬次以上（開關頻率18,000次/h）
電氣 10萬次以上（額定負載 開關頻率1,800次/h）
故障率 P水準
（參考值 ＊4） 		DC5V 10mA
使用環境溫度 -25～+70℃（無結冰、無凝露）
使用環境濕度 5～85％RH
重量 約5.6g
注.上述值為初始值
*1.測量條件：根據電壓下降法，在DC5V 1A的條件下。
*2.（ ）的數值實力值
*3.測量條件 ：用DC500V（置位·重置線圈間為DC250V）兆歐表測量，位置與測量耐壓時相同。
*4.此值為開關頻率在120次/min時的值。

耐助焊劑型

直型PCB端子
G6C-□117P (-FD) -US
Flux Protection Model
注：
平均尺寸
<>中的尺寸為(-P6C)插座繼電器的尺寸
自緊式PCB端子
G6C-□117C-US
Flux Protection Model
注：
平均尺寸
印刷基板加工尺寸
(BOTTOM VIEW)

注： * 尺寸公差: ±0.1

端子配置/內部連接圖
（BOTTOM VIEW）

注： * 請注意線圈極性

1極

Flux Protection Model

2極

Flux Protection Model
