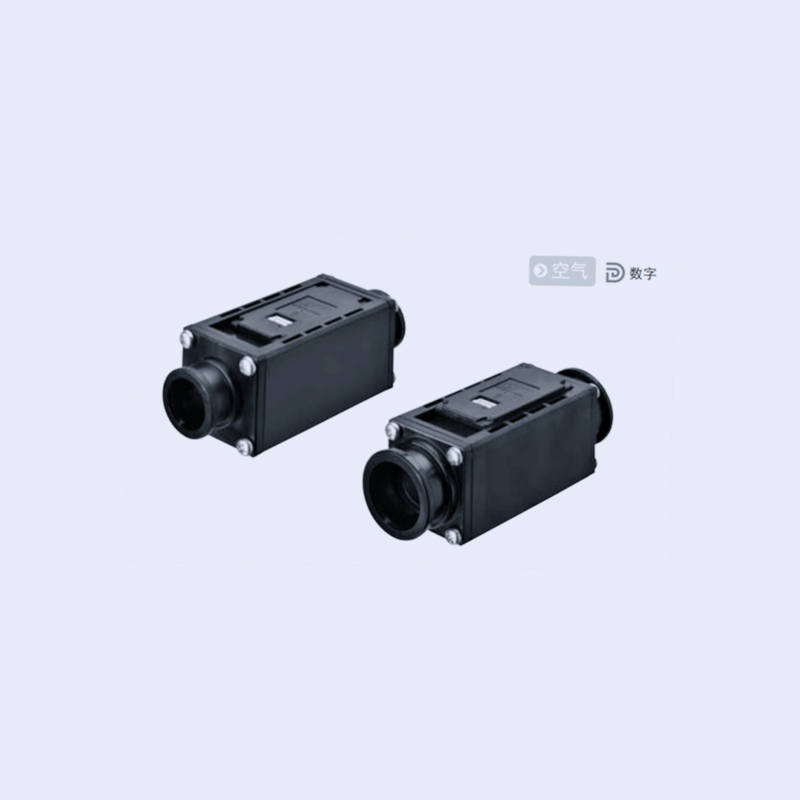

歐姆龍傳感器是以光電器件作為轉換元件的傳感器，它可用于檢測直接引起光量變化的非電量，如光強、光照度、輻射測溫、氣體成分分析等；也可用來檢測能轉換成光量變化的其他非電量，如零件直徑、表面粗糙度、應變、位移、振動、速度、加速度，以及物體的形狀、工作狀態的識別等。歐姆龍傳感器的使用方法你了解多少呢？鼎悅電子今天和大家從安裝方向、原邊導體、接線、工作電源四個方面，帶大家了解歐姆龍傳感器的使用方法。

一、歐姆龍傳感器怎么使用——安裝方向

1、電流傳感器

在每只電流傳感器的外殼上都會有一個箭頭 ,這個箭頭的方向代表被測電流的流向,在傳感器的原邊接入被測電流時,要保證被測電流和流向與傳感器上所示的箭頭方向一致，否則會導致傳感器的輸出信號反向。

2.電壓傳感器

在每只電壓傳感器的外殼上都會有原邊電壓正極負極,分別代表用于接入被測電壓信號的正、負極,通常這端子連接到屏蔽層,要與保護地連接,以起到屏蔽和抗干擾作用。值得提醒的是,雖然傳感器可以交直流通用,但原邊接入的方向同樣會帶來副邊輸出的變化,原副邊波形會出現反向。

二、歐姆龍傳感器怎么使用——原邊導體

對于測量電流較大的電流傳器來說,原邊一般為穿孔結構,要根據穿孔的形狀、大小來選擇相應的電纜或銅排,保證原過導體能順利通過穿孔,不要因?qū)w截面過大而損壞傳感器穿孔。導體應盡量充滿穿孔，以保證測量精度。電纜和銅排穿過傳感器時,兩側要有固定支撐,盡量居中,避免銅排或電纜歪斜,以免影響測量效果。在實際運行中需要注意導體的溫度，最好不要超過標稱的允許溫度 ,以免過熱影響傳感器的正常工作,或損壞傳感器。

三、歐姆龍傳感器怎么使用——接線

一般傳感器的規格書中都會有接線圖 ,明示出對應輸出點的序號，一般包括電源正極Vc+ ,電源負極Vc-,輸出信號端M，以及0V , 一定要按照序號的定義來接線,不能錯接,漏接,否則會損壞傳感器。

1. pin針式

當傳感器的二次側采用PCB焊接的pin針式時,要按照規格書最后一頁所示的pin針序號來布板。

2、接插件式

當傳感器的二次側采用接插件的形式時,規格書中會提供接插件的型號與規格,以及各個接針所對應的作用。建議用專用具來壓接好端子和導線,避免短路或接觸不良。

四、歐姆龍傳感器怎么使用——工作電源

一般來講 ,傳感器都需要外部提供工作電源,這個工作電源為直流電壓源,分為幾種規格，+5V , +/-12V , +/-15V或+/-24V等。通常在傳感器的規格書都會給出電源電壓等級Vc ,如果Vc值為+/- ,則傳感器需要有雙電源供電。另外,在選擇電源時，要選擇電壓穩定,紋波小的電源。同時要注意電源的功率。

通常在傳感器的規格書都會提供傳感器的損耗值Ic。這個Ic值的表示傳感器的耗電大小,那么在選擇供電電源時,至少要保證電源輸出的電流大于Ic ,才能保證傳感器正常工作。具來壓接好端子和導線,避免短路或接觸不良。
